Контроль надежности: механические испытания сварных соединений на заводе «Дорогобужкотломаш»

В производстве котельного оборудования надежность сварного шва — базовое условие промышленной безопасности. К сварным соединениям здесь предъявляются высокие требования: важны и целостность, и герметичность. На ДКМ действует многоступенчатая система контроля качества, один из этапов которой — разрушающий контроль и механические испытания сварных соединений.

Задачи механических испытаний

Механические испытания проводятся в собственной аттестованной заводской лаборатории на специальных контрольных сварных образцах, изготовленных в тех же условиях и теми же сварщиками, что и основные узлы котлов.

Главная цель испытаний — подтвердить, что прочностные и пластические свойства сварного шва и зоны термического влияния (ЗТВ) соответствуют расчетным параметрам основного металла и нормам отраслевых стандартов (включая требования Ростехнадзора, ГОСТ и ТР ТС 032/2013).

Ключевые виды механических испытаний на ДКМ

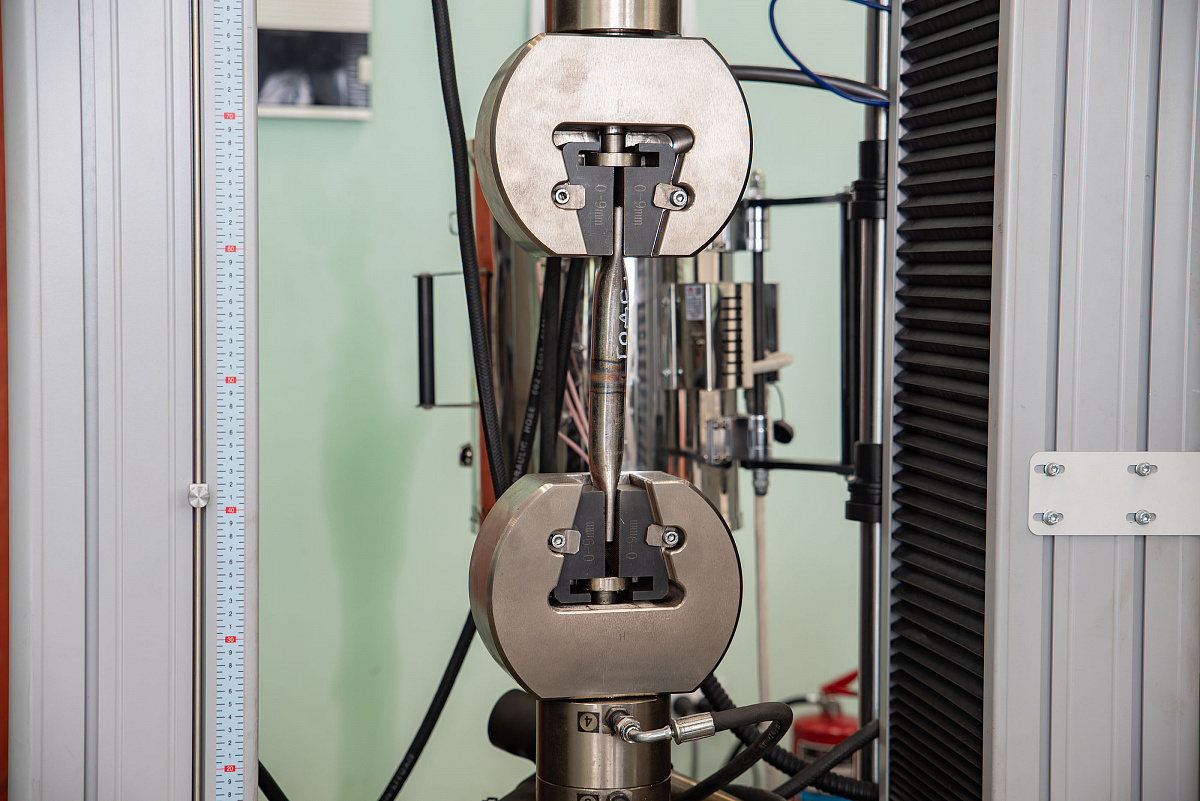

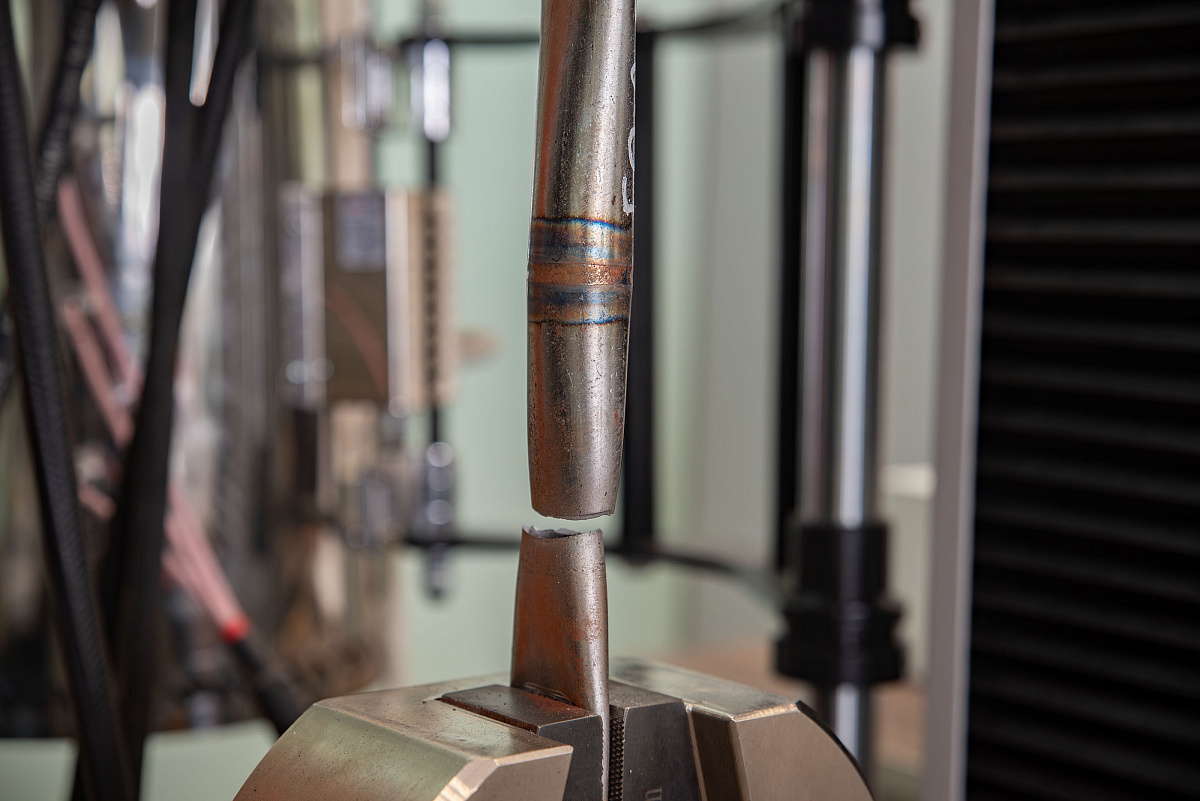

• Статическое растяжение. Предел текучести, временное сопротивление разрыву. Испытание проводится на разрывных машинах. Разрушение образца должно происходить по основному металлу, а не по телу шва

• Статический изгиб (на загиб). Пластичность соединения и его склонность к трещинообразованию оценивают при испытании на статический изгиб: образец изгибают на оправке, а мерой служит угол изгиба до появления первой видимой трещины в растянутой зоне

• Ударный изгиб (испытание по Шарпи). Ударная вязкость, хладноломкость металла проводится с помощью маятникового копра. Оценивается энергоемкость разрушения при заданных рабочих температурах

Практическая ценность для заказчика

Жесткий регламент механических испытаний исключает попадание брака на сборочные линии и гарантирует:

• безаварийную эксплуатацию экранных труб и коллекторов в условиях циклических термомеханических нагрузок

• долгий ресурс оборудования — соответствие фактического срока службы котельных агрегатов проектным нормам (от 20–25 лет и выше)

• беспрепятственную сдачу объекта надзорным органам и ввод котельной в промышленную эксплуатацию

Комплексный подход «Дорогобужкотломаш» к контролю сварных узлов превращает теоретическую прочность расчетов в подтвержденную практическую стойкость каждого выпущенного котла.
