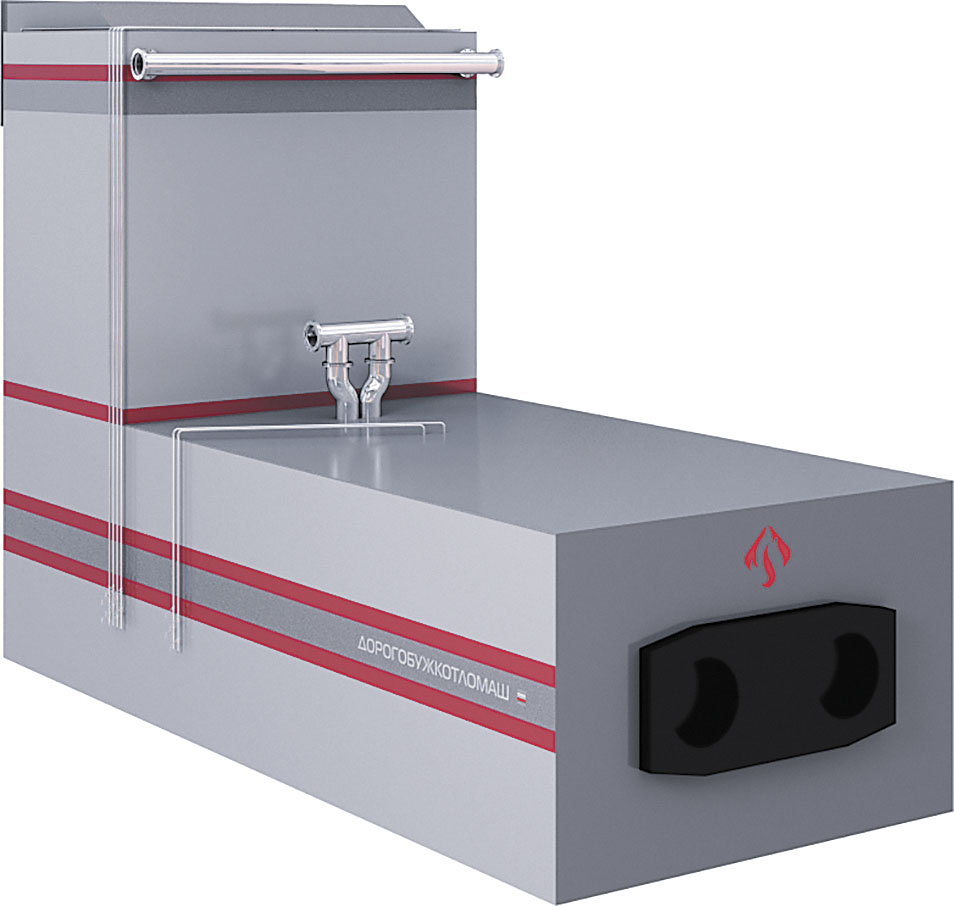

Смоленск

Диапазон теплопроизводительности:
от 1,16 до 4,65 МВт
Модели:
Смоленск-1, Смоленск-2, Смоленск-3, Смоленск-4
Рабочая температура:
70-95°С и 70-115°С для Смоленск-1, Смоленск-2, Смоленск-3 70-115°С и 70-150°С для Смоленск-4
Топливо:
газ, диз. топливо
Тип:
водотрубный

Особенности котлов

  • Трехходовая аэродинамическая схема
  • Удобство в эксплуатации благодаря открытию дверей поворотных камер
  • Газоплотное исполнение
  • Компактность
  • Котлы устанавливаются на опорах без фундамента
  • Упрощенная схема химводоподготовки
  • Комплектация горелками и шкафами управления собственного производства

Описание котлов СМОЛЕНСК-1; -2; -3

Водогрейные котлы серии “Смоленск” предназначены для получения горячей воды давлением 0,6 (6,0) МПа (кгс/см2) и номинальной температурой 95 или 115°С, используемой в системах отопления и горячего водоснабжения жилых, общественных и производственных зданий.

Котел выполнен в газоплотном исполнении, имеет горизонтальную компоновку, состоит из топочной камеры и конвективного газохода. С фронта котла расположена неохлаждаемая открываемая фронтовая камера, на которую устанавливается горелочное устройство. Конструкция камеры позволяет открывать её на любую сторону котла, за счёт чего обеспечивается лёгкий и удобный доступ к топочному пространству котла.

Доступ к конвективным поверхностям обеспечивается за счёт расположенного над фронтовой камерой лаза.

Неохлаждаемая крышка лаза (крышка газохода) открывается на левую сторону котла (см. с фронта).

В топочной камере во время эксплуатации присутствует избыточное давление. Герметичность обеспечена безасбестовым уплотнительным шнуром, вложенным в направляющие на внутренней стороне фронтовой камеры и фронтовом торце котла, внутренняя часть фронтовой камеры и крышки лаза теплоизолирована лёгкой футеровкой.

Несущий каркас у котла отсутствует.

Котёл имеет опоры, приваренные к нижним коллекторам. Опорами котел устанавливается на швеллерные коробки высотой 200мм, поставляемые заводом. Швеллерные коробки, в свою очередь, привариваются к полу котельной (если он металлический), либо крепятся на анкера, забетонированные в бетонном полу (заводом непоставляются).

Котел оборудован автоматическими воздухоотводчиками, и удаление воздуха непосредственно из котла происходит без вмешательства обслуживающего персонала. Необходимо предусмотреть удаление воздуха только из подводящих-отводящих трубопроводов. Дренажные линии и трубопровод слива конденсата из топки находятся по обеим сторонам котла под нижними коллекторами.

Котёл имеет газоплотное исполнение, легкую натрубную тепловую изоляцию, обшит ламинированным металлическим листом с защитным покрытием.

Циркуляция воды в котле принудительная. Водохимический режим должен обеспечивать работу котла без отложений накипи и шлама на тепловоспринимающих поверхностях.

Срок службы котла не менее 10 лет.

Котел поставляется одним транспортабельным блоком.

* Котлы устанавливаются на опорах без фундамента.

Описание котлов СМОЛЕНСК-4

Водогрейные котлы теплопроизводительностью 4,65(4,0)МВт(Гкал/ч) предназначены для получения горячей воды номинальной температурой 150°С; давлением до 1,6(16)МПа(кгс/см2) и номинальной температурой 115°С используемой в системах отопления и горячего водоснабжения промышленного и бытового назначения, а также для технологических целей.

Котел выполнен в газоплотном исполнении, имеет вертикальную компоновку, состоит из топочной камеры и конвективного газохода.

Топочная камера, состоящая из фронтового, потолочного, подового, заднего и двух боковых экранов, экранирована трубами Ø60х3мм с шагом 80мм, входящими в коллекторы Ø159х7мм. На боковых стенках и заднем экране топки предусмотрены гляделки.

Прямоугольный лаз (405х510мм) расположен на заднем экране топочной камеры котла.

Циркуляция воды в котле принудительная. Подвод воды (при температурном графике 70-150°С) осуществляется в коллектор левой секции конвективного блока. Отвод воды – из коллектора правой секции конвективного блока. Подвод воды (при температурном графике 70-115°С) осуществляется в коллектора конвективного блока. Отвод воды – из коллектора экрана потолочного топочного блока.

С фронта котла расположен фронтовой щит, на который устанавливается горелочное устройство.

Котел самонесущий, имеет 6 опор, приваренных к горизонтально расположенным коллекторам топочного блока.

Опорами котел опирается на бетонные стойки.

Котел состоит из двух основных элементов: топочного и конвективного блоков. Котел имеет современный дизайн, облегченную обмуровку и обшит ламинированным металлическим листом с защитным покрытием.

Толщина обмуровки 60мм.

Блоки топочный и конвективный стыкуются между собой при помощи сварки.

Отборное устройство разрежения располагается на правом боковом экране топочной камеры.

На заднем экране блока конвективного расположен взрывной предохранительный взрывной клапан.

Для комплектации котлов могут быть использованы газовые, легко-жидкотопливные и комбинированные автоматизированные горелочные устройства различных отечественных и зарубежных производителей, имеющие соответствующие технические характеристики и сертификат соответствия России.

Для обслуживания и ремонта котла предусмотрена лестница (трап).

Газовый короб крепится с фронта к котлу на сварке.

Горелочное устройство устанавливается на фронтовую камеру.

Котел выполнен в газоплотном исполнении и обеспечивает работу котла под избыточным давлением, либо под разрежением, в зависимости от типа горелочного устройства и проекта котельной.

Срок службы котла не менее 10 лет.

Водный режим

Циркуляция воды в котле принудительная. Водо-химический режим должен обеспечивать работу котла без отложений накипи и шлама на тепловоспринимающих поверхностях.

Качество сетевой подпиточной воды должно соответствовать:

КВ-ГМ-1,16-95Н(Смоленск-1), КВ-ГМ-2,32-95Н(Смоленск-2), КВ-ГМ-3,48-95Н(Смоленск-3) - РД 24.031.120-91.

Технические характеристики

Технические характеристикиСмоленск-1Смоленск-2Смоленск-3
Теплопроизводительность номинальная, МВт1,162,323,48
Рабочее давление воды (на входе в котел) , МПа0,6
Температура воды на входе,°С70
Температура воды на выходе,°С95/115
Расчетное гидравлическое сопротивление, МПа0,086/0,180,103/0,216 0,145/0,250
Масса котла, не более, кг.**3100/30504260/42205550/5520
Расход воды, т/ч40/2280/44120/66
Расход топлива (расчетный)
природный газ, м³/ч123/132247/253367/374
дизтопливо, кг/ч *109/116214/219324/329
КПД котла, не менее, %
на газе93,8/92,694/92,894/92,8
на дизтопливе91,6/89,892/90,292/90,2
Располагаемое тепло топлива
природный газ, ккал/м38620 (ГОСТ 5542-87)
дизтопливо, ккал/кг 10 177 (ГОСТ 305-82)
Расход воздуха, м3/ч *
на газе1240/12702470/25103710/3780
на дизтопливе1280/13202540/25703810/3860
Расчетное а эродинамическое сопротивление, Па
на газе 238/245 930/9421040/1059
на дизтопливе 299/3341160/1173 1300/1323
Температура уходящих газов,°С *
на газе 126/137 119/132 119/132
на дизтопливе 181/194 170/184 171/185
Срок службы котла , не менее, г.101010

 Водяной объем котла, м30,61
0,9
1,27
 Конвективная поверхность нагрева, м229,2
46,4
63,8

* При использовании топлив отличных от расчетного необходимо производить корректировку технических характеристик.
** масса котла дана без учета арматуры и блока автоматики

СМОЛЕНСК-4
ТЕПЛОПРОИЗВОДИТЕЛЬНОСТЬ МВт 4,65
РАБОЧЕЕ ДАВЛЕНИЕ ВОДЫ (НА ВЫХОДЕ ИЗ КОТЛА) МПа 1,0 0,43
РАСЧЕТНОЕ (ИЗБЫТОЧНОЕ) ДАВЛЕНИЕ ВОДЫ НА ВХОДЕ В КОТЕЛ), НЕ БОЛЕЕ МПа 1,6
НОМИНАЛЬНАЯ ТЕМПЕРАТУРА ВОДЫ:
НА ВХОДЕ
НА ВЫХОДЕ
°С 70
150
70
115
ТЕМПЕРАТУРА УХОДЯЩИХ ГАЗОВ:
НА ГАЗЕ
НА ДИЗТОПЛИВЕ
°С 157
178
129
150
РАСХОД ВОДЫ т/ч 49,51 88,6
РАСХОД ТОПЛИВА РАСЧЕТНЫЙ:
ПРИРОДНЫЙ ГАЗ QP =8620ККАЛ/М3 ГОСТ 5542-87 H
ДИЗТОПЛИВО QP =10177ККАЛ/КГ ГОСТ 305-82 H
м3/ч
кг/ч
505,6
433,7
500,2
430,0
КПД КОТЛА, НЕ МЕНЕЕ:
НА ГАЗЕ
НА ДИЗТОПЛИВЕ
% 92,77
92,1
93,8
93,1
ЛУЧЕВОСПРИНИМАЮЩАЯ ПОВЕРХНОСТЬ НАГРЕВА м2 32,52
КОНВЕКТИВНАЯ ПОВЕРХНОСТЬ НАГРЕВА м2 59,8
РАСЧЕТНОЕ АЭРОДИНАМИЧЕСКОЕ СОПРОТИВЛЕНИЕ:
НА ГАЗЕ
НА ДИЗТОПЛИВЕ
Па 1240
1440
1060
1240
РАСЧЕТНОЕ ГИДРАВЛИЧЕСКОЕ СОПРОТИВЛЕНИЕ МПа 0,25
РАСХОД ВОЗДУХА:
НА ГАЗЕ
НА ДИЗТОПЛИВЕ
м3/ч 5090
5150
5030
5100
МАССА КОТЛА, НЕ БОЛЕЕ* кг 7800 7760
ВОДЯНОЙ ОБЪЕМ КОТЛА м3 2,20

Комплектность поставки котлов серии

Смоленск-1 Смоленск-2 Смоленск-3 Смоленск-4
Котел в сборе 1 1 1 1
Кран шаровой КШП 015 025.00.00 2
Кран шаровой КШП 020 025.00.00 32
Кран шаровой КШП 025 025.00.00 40
Автоматический воздухоотводчик MV103/ " 8 5 5 5
Кран шаровой КШТВГ Ду150 Ру 16 2 2 2
Кран 11Б 27п 1 Ду 15 Ру 16 2 2 2
Кран 11Б 27п 1 Ду 25 Ру 16 13 11 11
Автоматический запорный клапан RiA 10 5 5 5
Блок автоматики 1 1 1 1
Горелочное устройство 1 1 1 1

Для комплектации водогрейных котлов "Дорогобужкотломаш" подобраны горелочные устройства зарубежных и отечественных производителей, имеющие соответствующие технические характеристики, разрешение на применение Ростехнадзора и сертификат соответствия ГОСТ РФ.

Системы автоматики котлов серии

Котел Тип автоматики, газ   Тип автоматики
Смоленск-1 ЩАК-Д   Шкаф автоматики "ФорТроник"
Смоленск-2 ЩАК-Д   Шкаф автоматики "ФорТроник"
Смоленск-3 ЩАК-Д   Шкаф автоматики "ФорТроник"

Котлы комплектуются (по желанию заказчика):

  1. Запорной арматурой;
  2. Автоматикой.

Условия оплаты – при оформлении договора.

Смоленск - 4

Системы автоматики для котлов серии

Котел   Тип автоматики
Смоленск-4 Шкаф автоматики "ФорТроник"
